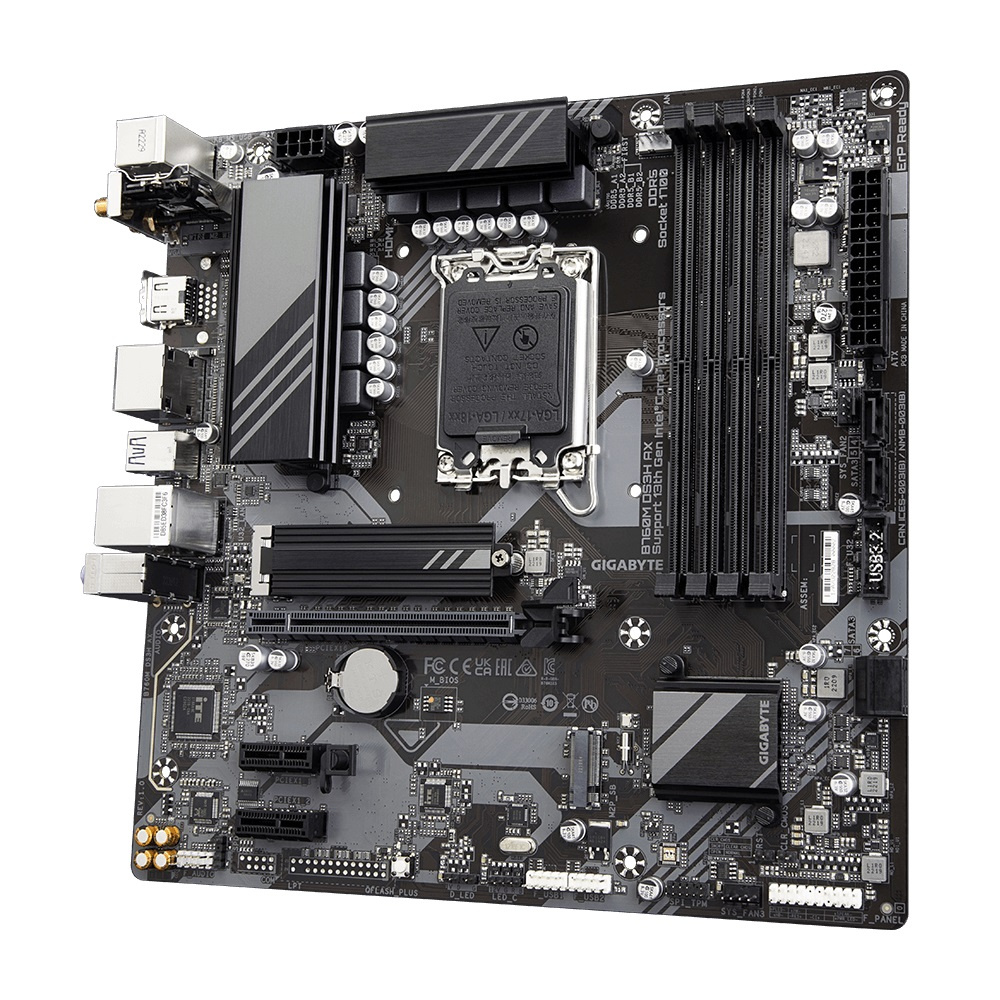

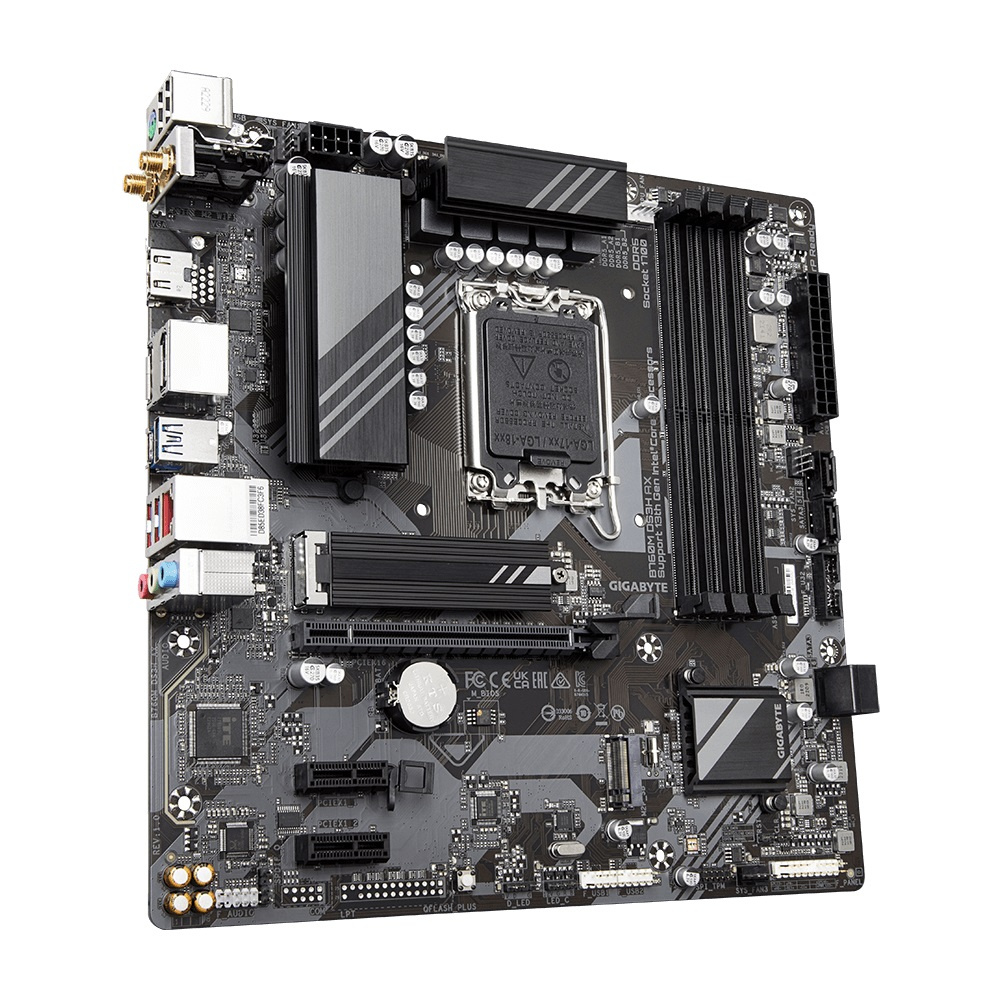

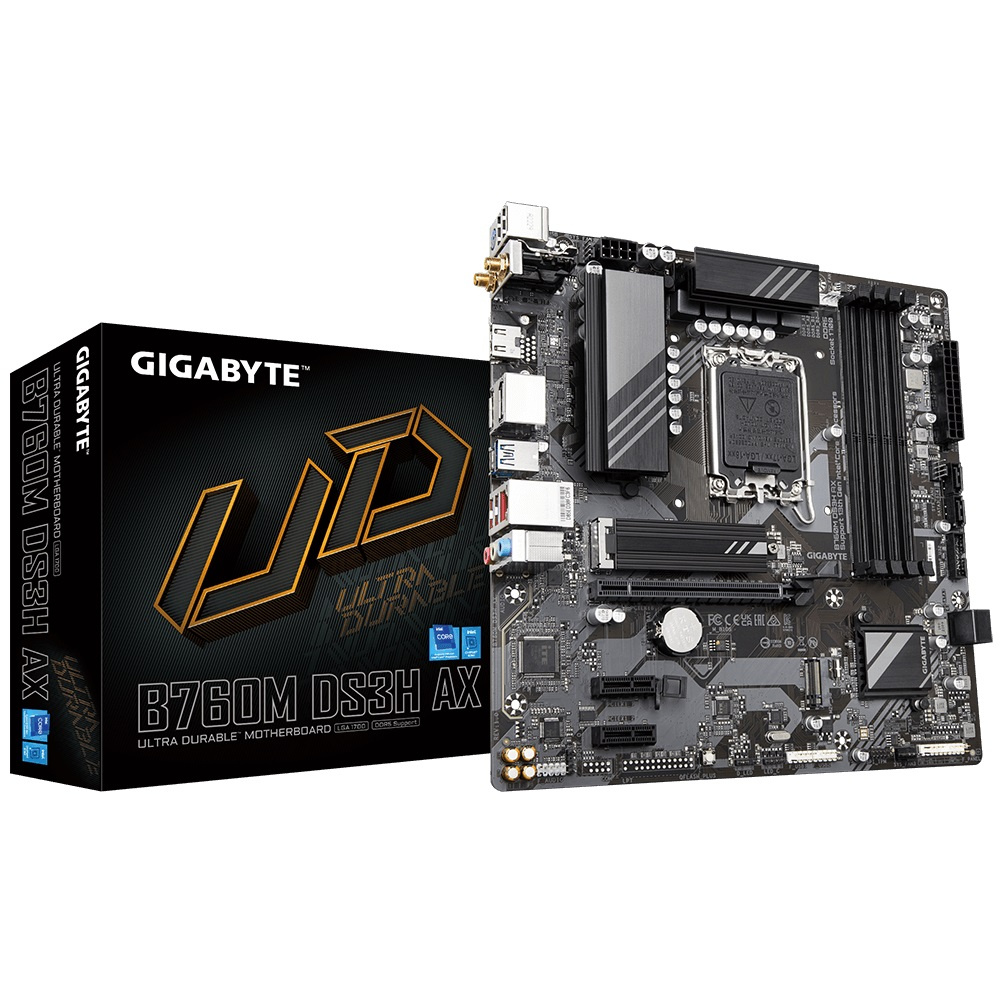

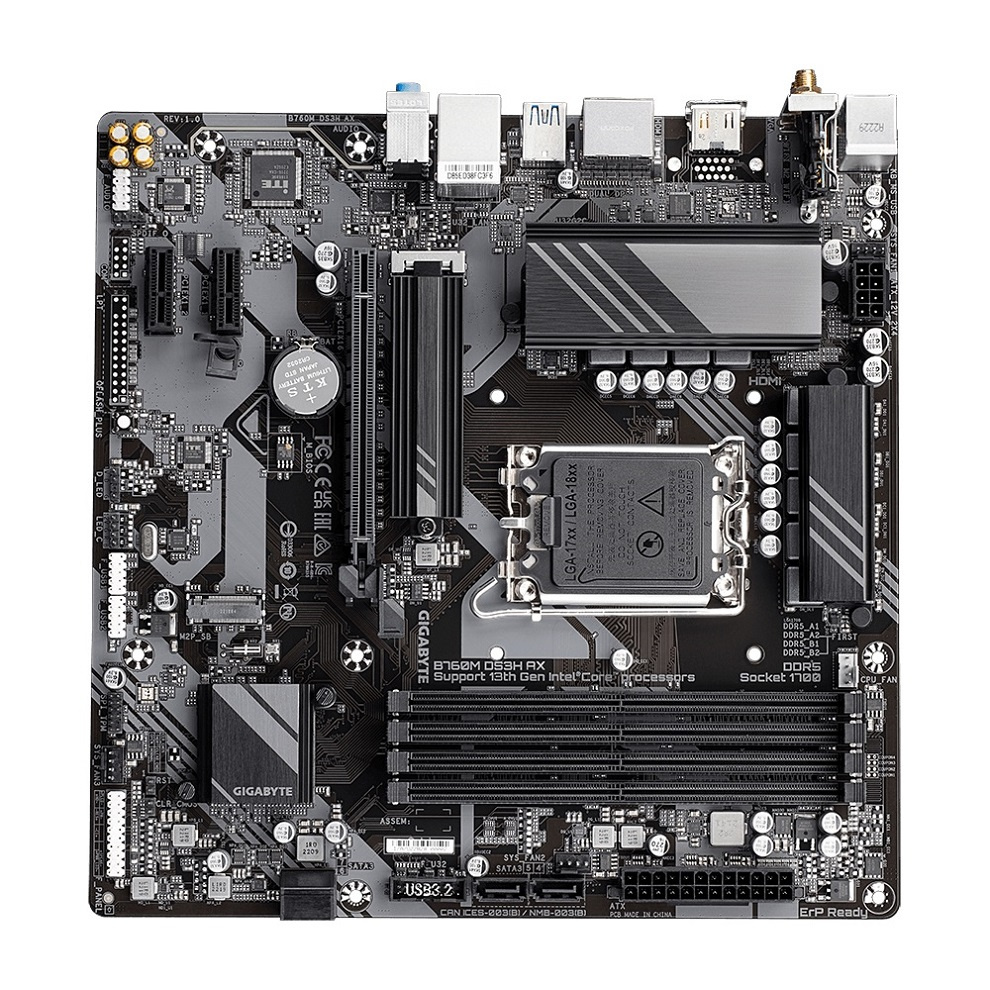

GIGABYTE B760M DS3H AX/LGA 1700/mATX

GIGABYTE B760M DS3H AX (rev. 1.x)

Chipset: Intel® B760 Express
Rozměrový formát: Micro ATX (244x244mm)
Podpora pro procesory: 13. a 12. generace Intel® Core™, Pentium® Gold a Celeron®
Patice procesoru: LGA1700

Paměť:
* 4x DIMM patice podporující až 192GB, DDR5 7600(OC)/7400(OC)/7200(OC)/7000(OC)/6800(OC)/6600(OC)/6400(OC)/6200(OC)/6000(OC)/5800(OC)/5600(OC)/5400(OC)/5200(OC)/4800/4000MT/s paměťové moduly
* dvoukanálová architektura paměti
* podpora paměťových modulů Extreme Memory Profile (XMP)

Grafické výstupy:
* 2x DisplayPort 1.2
* 1x HDMI® 2.0
Zvuková karta: Realtek 7.1 Surround Sound High Definition Audio CODEC, podpora S/PDIF
Ethernet: Realtek® 2,5GbE LAN
WLAN + Bluetooth: Wi-Fi 6E + Bluetooth v5.3

Rozšiřující sloty:
* 1x PCI Express x16 s podporou PCIe 4.0 a běžícím na x16
* 2x PCI Express x1 s podporou PCIe 3.0 a běžícím na x1

Úložný prostor:
celkem podporuje 2 sloty M.2 a 4 porty SATA 6Gb/s
* 1x M.2, M key, typ 2280 - podpora PCIe 4.0 x4/x2 SSD (M2A_CPU)
* 1x M.2, M key, typ 2280 - podpora PCIe 4.0 x4/x2 SSD (M2P_SB)
* 4x port SATA 6Gb/s

RAID řadič: podpora RAID 0/1/5/10 pro úložná zařízení SATA

USB:
Zadní USB (celkem 6 portů)
* 1x USB typ-C® s podporou USB 3.2 Gen 2
* 3x USB 3.2 Gen 1
* 2x USB 2.0/1.1

Přední USB (celkem 6 portů)
* 1x USB 3.2 Gen 1 header - podpora dalších 2 portů USB 3.2 Gen 1
* 2x USB 2.0/1.1 header - podpora dalších 4 portů USB 2.0/1.1

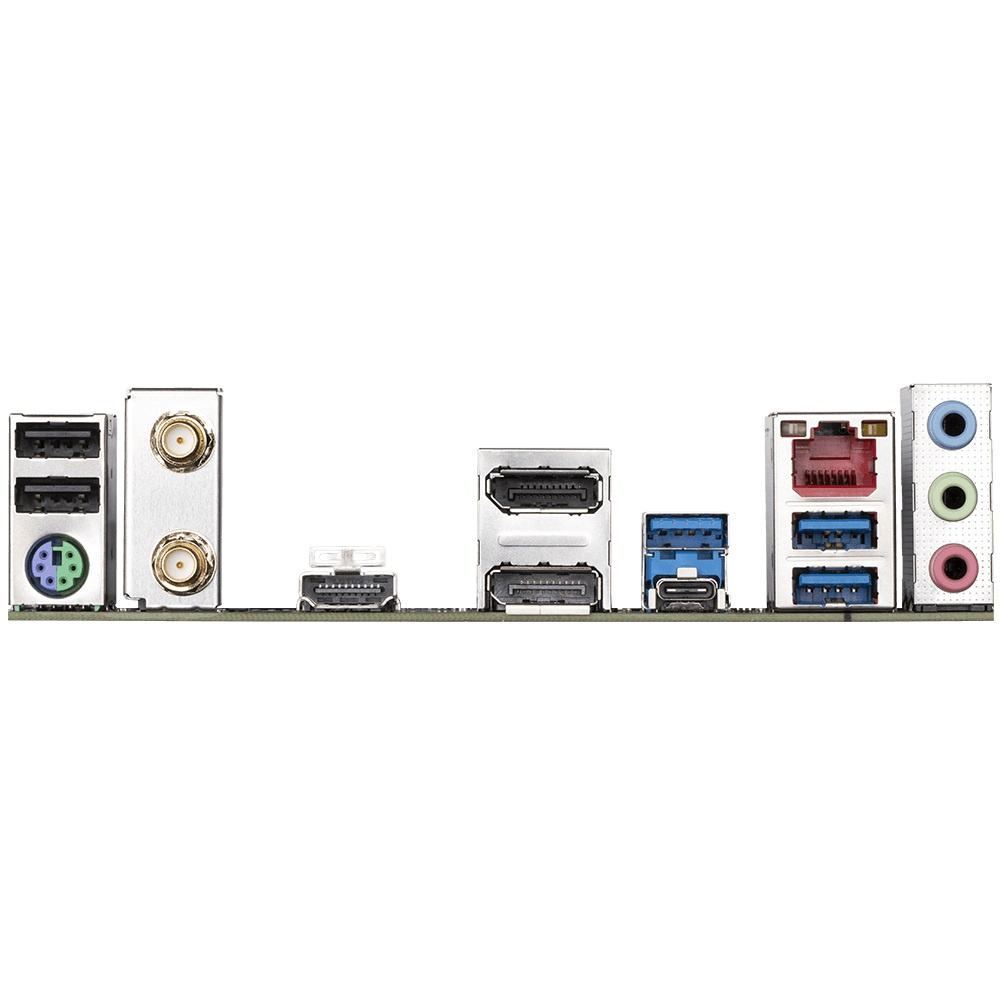

Porty na zadním panelu:
* 1x USB typ-C® s podporou USB 3.2 Gen 2
* 3x USB 3.2 Gen 1
* 2x USB 2.0/1.1
* 2x SMA anténní konektor (2T2R)
* 2x DisplayPort 1.2
* 1x HDMI 2.0
* 1x RJ-45
* 3x audio konektor
* 1x PS/2 pro klávesnici/myš

Interní porty:
Napájení
* 1x 24-pin ATX hlavní napájecí konektor
* 1x 8-pin ATX 12V napájecí konektor
Související s ventilátorem a chlazením
* 1x CPU fan header
* 3x system fan header
Související s úložištěm
* 2x M.2 slot (Key M)
* 4x SATA 6Gb/s port
USB
* 1x USB 3.2 Gen 1 header
* 2x USB 2.0/1.1 header
Ostatní
* 1x adresovatelný LED strip header
* 1x RGB LED strip header
* 1x front panel header
* 1x front panel audio header
* 1x Trusted Platform Module header (pouze pro modul GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0)
* 1x S/PDIF Out header
* 1x tlačítko Q-Flash Plus
* 1x reset jumper
* 1x Clear CMOS jumper

BIOS: 1x 128Mb flash, AMI UEFI BIOS, PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Odkaz na stránku výrobce: https://www.gigabyte.com/Motherboard/B760M-DS3H-AX-DDR4-rev-1x#kf
