-18%
Zľava

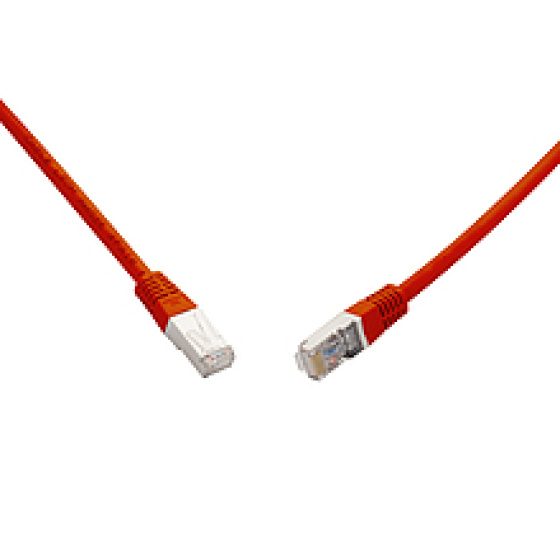

SOLARIX 10G patchkábel CAT6A SFTP LSOH 0,5 červený
Kód: i54_502610070341Skladom>5ks
Termín a spôsob doručenia
10G patch kabel CAT6A SFTP LSOH 0,5m červený non-snag-proof C6A-315YE-0,5MB Stíněné patch kabely stprečítajte si viac
/heart.svg){kind=small}
/compare.svg){kind=small}
Vyberte si zvýhodnené balenie
Množstevné zľavy
/envelope.svg){kind=small}
Váš dotaz
/bell.svg){kind=small}
Sledovat
/share.svg){kind=small}
Zdieľať
Parametre
Výrobca:
Kód:
i54_502610070341
Záruka:
60
Stav:
Typ:
Kabely
Verze datového rozhraní:
CAT6a
Ethernetový kabel - kategorie:
Cat6A
Typ stínění kabelu:
S/FTP
LSOH:
Ano
Popis SOLARIX 10G patchkábel CAT6A SFTP LSOH 0,5 červený
10G patch kabel CAT6A SFTP LSOH 0,5m červený non-snag-proof C6A-315YE-0,5MB
Stíněné patch kabely strukturované kabeláže Solarix kategorie 6A jsou vysoce spolehlivé a kvalitní komponenty, které jsou přizpůsobeny zvýšeným požadavkům na přenosové vlastnosti protokolu 10GBASE-T. Patch kabely jsou vyrobeny s tzv. litou ochranou, která zajišťuje pevné přilnutí konektoru k ochraně a také snižuje hodnoty přeslechu mezi jednotlivými páry v konektoru. Tato ochrana má speciální tenký design, který zaručuje, že lze tyto patch kabely použít v jakémkoliv patch panelu nebo aktivním prvku, a to i u zařízení s velkou hustotou portů. K výrobě patch kabelů jsou použity kvalitní konektory na licnu s krytím kontaktů 50 µ zlata. Patch kabely jsou nabízeny v různých délkách. Výhodou těchto spolehlivých patch kabelů kategorie 6A je tzv. dvojité stínění, kdy je každý pár v kabelu samostatně stíněn aluminiovou fólií a kolem všech čtyř párů v kabelu je veden oplet. Všechny patch kabely Solarix kategorie 6A jsou důkladně testovány a bez problému splňují požadavky na použití i pro ty nejnáročnější protokoly, které se na metalické kabeláži provozují, především pak 10GBASE-T.
Specifikace
Kategorie: CAT6A
Podporované protokoly:10GBASE-T a nižší
Délka :0,5 m
Barva:červená
Stínění:ano, dvojité SFTP
Vodič:AWG 26
Izolace:polyethylen
Plášť:LSOH
Typ konektorů:RJ45/RJ45
Typ ochrany:litá, non-snag-proof
Skladovací teplota:-20°C až 60°C
Provozní teplota:-20°C až 60°C
Max. provozní vlhkost:93%
